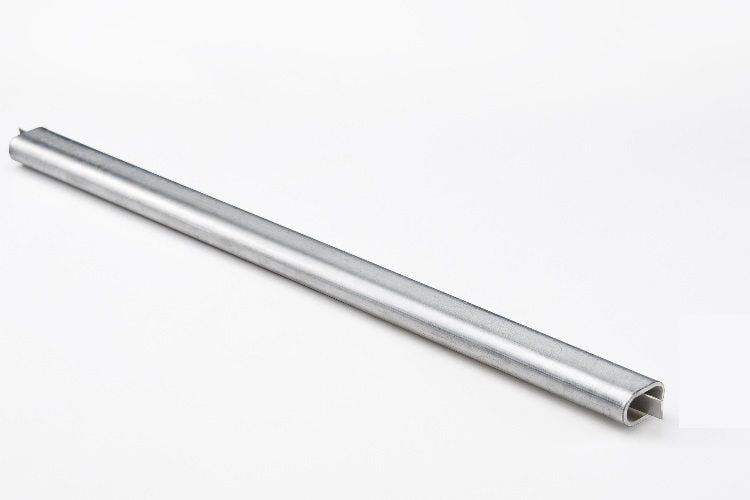

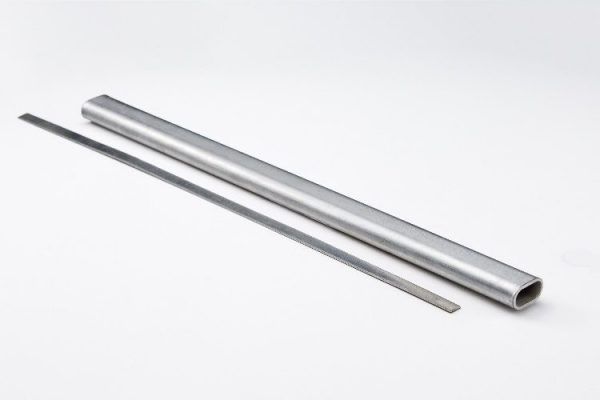

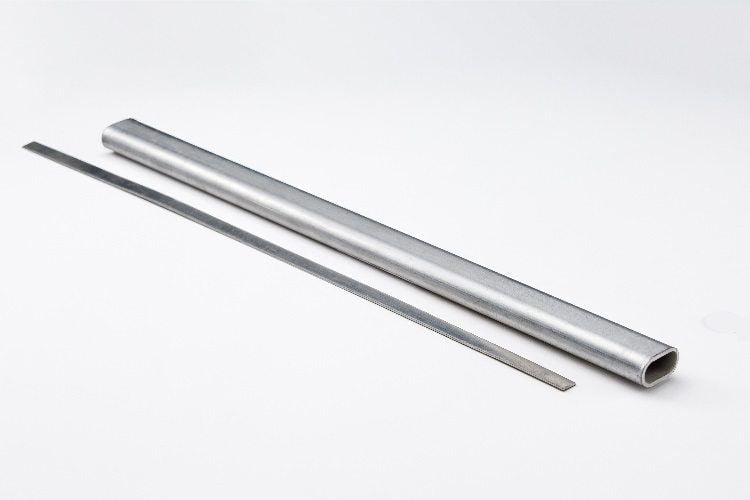

שרוול אל'/פלדה אוולי עבור כבל אל' ACSR לפי תקן DIN 48204

קבוצה 167 קטגוריה
שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לחיבור כבלי ACSR לפי DIN 48204.

חומר

סגסוגת אלומיניום.

פני השטח:

ללא ציפוי.

Cat. No.Conductor
Cross Section
sq. mm
Conductor
Diameter
Ø mm
Dimensions mmNotch DepthNumber of NotchesWeight of Pcs.
Kg. (App.)
d1d2l1l2
101301305 25/4 6.8 8.0 17.0 274 280 15.0 14 6.3
101301306 35/6 8.1 9.0 19.0 310 325 17.5 14 10.4
101301307 50/8 9.6 10.5 22.0 384 405 20.0 16 14.4
101301308 70/12 11.7 13.0 26.0 468 490 25.0 16 25.5
101301309 95/15 13.6 15.0 31.0 658 685 29.0 20 44.5
101301310 120/20 15.5 17.0
35.5 880 910 33.0 24 68.0
101301311 150/25 17.1 19.0 39.0 909 945 36.0 24 90.0

הנחיות למשתמש:

מחברי הלחץ מסומנים במספר קוד (המקביל, בערך, לקוטר החיצוני של מחבר הלחץ). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת מחברי לחץ מנחושת, פליז או פלדה. ואילו למחברי לחץ עשויים אלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור מחברי לחץ ממתכות שונות.

מחברי לחץ אלומיניום ללא מתיחה, אלומיניום במתיחה ונחושת במתיחה מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך מחבר הלחץ. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך מחבר הלחץ עד למרכזו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על מחבר הלחץ.
  4. את הלחיצה הראשונה יש לבצע במרכז המחבר ולהמשיך בלחיצות מן המרכז אל החוץ. מספר הלחיצות מסומן על גבי המחבר. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

תרשימים:
