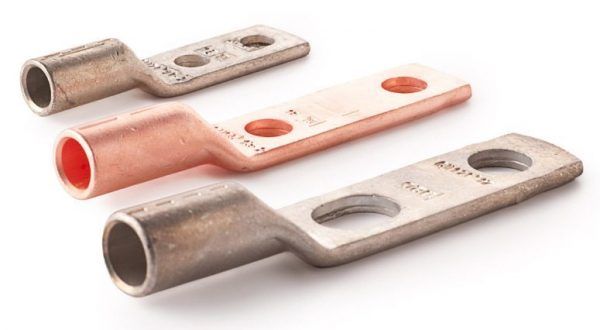

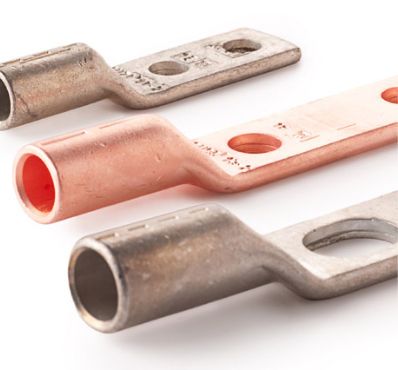

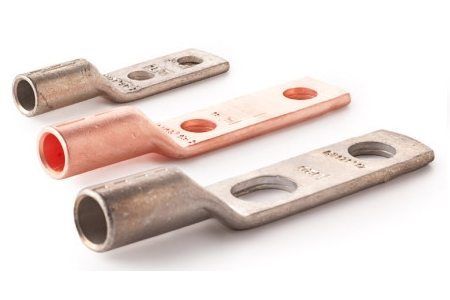

נעלי כבל נחושת מובדל - 2 חורים עבור כבל נחושת לפי תקן DIN 48201 ולפי תקן DIN 57295

קבוצה 114 קטגוריה

DIN 48201, DIN 57295

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לכבל נחושת עגול שזור לפיDIN 48201 וכבל נחושת עגול שזור/סקטוריאלי שזור לפי DIN 57295.

חומר:

נחושת אלקטרוליטית (E-Cu)
DIN 40500/2, F-25

פני שטח:

ציפוי בדיל.

כבל סקטוריאלי יש לעגל תחילה בעזרת טבעי לחיצה עגולים.
מידות נוספות, לפי דרישה.

ניתן לקבל נעלי כבל אלו גם עם חור אחד אוולי ואחד עגול או עם שני חורים אוולים במרחקים שונים.

Cat.
No.
Ref.Conductor DimensionsDimensions
mm
Die
Code
No.
Number of CompressionsWeight
100 Pcs.
Kg. (Approx.)
Diameter
ֳ˜ mm
d1l1l2dmechhydr
DIN
57295
DIN
48201/1
10130224516x8x2
10130225025x8x2
101302251 25x10x25.6-6.5 6.37.038 25 10.5 10 2 2.3
10130225735x8x2
101302258 35x10x26.6-7.5 7.5 8.2 4225 10.5 12 2 4.1
10130229250x8x2
101302261 50x10x27.7-8.69.0 1052 25 10.5 14 3 1 6.5
101302262 50x13x27.7-8.6 9.0 10.0 52 50 13.0 14 3 1 8
10130226570x8x2
101302264 70x10x29.3-10.2 10.5 11.55525 10.5 16 3 1 8.6
101302266 70x13x29.3-10.2 10.5 11.5 55 50 13.0 16 3 1 7.6
101302268 95x10x211.0-12.012.5 13.5 6525 10.5 18 4 2 14.9
101302269 95x13x211.0-12.0 12.5 13.5 65 50 13.0 18 4 2 14.9
101302270 95x17x211.0-12.0 12.5 13.5 6550 17.0 18 4 2 14.9
101302271 120x10x212.5-13.5 14.0 15.5 70 25 10.5 20 4 2 17
101302272 120x13x212.5-13.5 14.0 15.5 7050 13.0 20 4 2 17
101302273 120x17x212.5-13.5 14.0 15.5 70 50 17.0 20 4 2 17.9
101302274 150x10x213.9-15.0 15.7 17.0 75 25 10.5 22 4 2 25.4
101302275 150x13x2 13.9-15.0 15.7 17.0 75 50 13.0 22 4 2 25.4
101302276 150x17x213.9-15.0 15.7 17.0 75 50 17.0 22 4 2 25.4
101302278 185x13x2 15.5-16.8 17.5 19.0 82 50 13.0 25 5 2 28.5
101302279 185x17x215.5-16.8 17.5 19.0 8250 17.0 25 5 2 28.5
101302281 240x13x217.8-19.2 20.2 21.5 9050 13.0 28 2 38.2
101302282 240x17x2 17.8-19.2 20.2 21.5 90 50 17.0 28 2 38.2
101302284300x13x2
101302284 300x17x220.0-21.6 22.5 24.5 100 50 17 32 2 53
101302286400x13x2
101302286 400x17x222.9-24.626.0 11550 17.0 38 3 104
101302288500x13x2
101302289500x17x2
101302298625x13x2

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

Mezer_11-11_11-29-13

תרשים:

3.5
