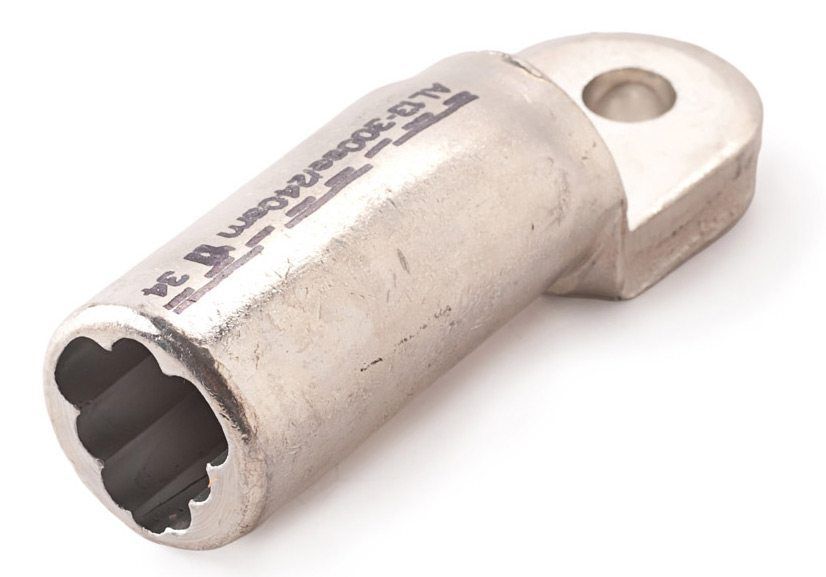

נעלי כבל אלומיניום סקטוריאלי מצופה בדיל (מובדל) - תקן DIN 46329

קבוצה 103 קטגוריה

DIN 57295

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לכבל אלומיניום סקטוריאלי.

חומר:

Al 99.5

פני שטח:

ציפוי בדיל, 20 מיקרון.

נעלי כבל אלומיניום מסופקות עם גריז מגעים וחתומות בפקק פלסטיק.
היתרונות:

  • אין צורך בלחיצת כבל סקטוריאלי טרם השימוש.
  • חריצים אורכיים המבטיחים מגע.
  • שרוול לחיצה קצר יותר, פחות לחיצות.

עיצוב נעלי כבל אלו לוקח בחשבון את צורות הכבל הסקטוריאלי השונות, המקובלות בעולם.
כבל סקטוריאלי (4 כבלים), בעל זוית 90° ניתן להתאים בשלוש פוזיציות שונות (איור 3).
כבל סקטוריאלי (3 כבלים), בעל זוית 120° ניתן להתאים בשלוש פוזיציות שונות (איור 2).

Cat. No.Conductor Cross SectionDie Code
No.
DimensionsWeight 100 Pcs.
Kg.
No. of units (in a box)
SM Strand. SE Solidd1d2l
10130490925X8850
10130491025X101050
10130491135X1050 16 10.5 24 70 2.550
101304913 50X1070 18 10.5 24 70 3.050
10130491450X131350
10130491570X101050
10130491670X1395 22 13 24 70 6.050
10130491795X101050
10130491895X13120 22 13 30 74 5.550
101304920120X101050
101304921120X13150 25 13 30 74 6.550
101304922120X171750
101304923150X131350
101304924 150X17 185 27 13 30 88 750
101304925185X131350
101304926 185X17240 32 17 37 97 1150
101304927240X131350
101304928 240X17300 34 17 37 97 13.550

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

Mezer_11-11_11-29-13

תרשים:

3.4 l3-4
