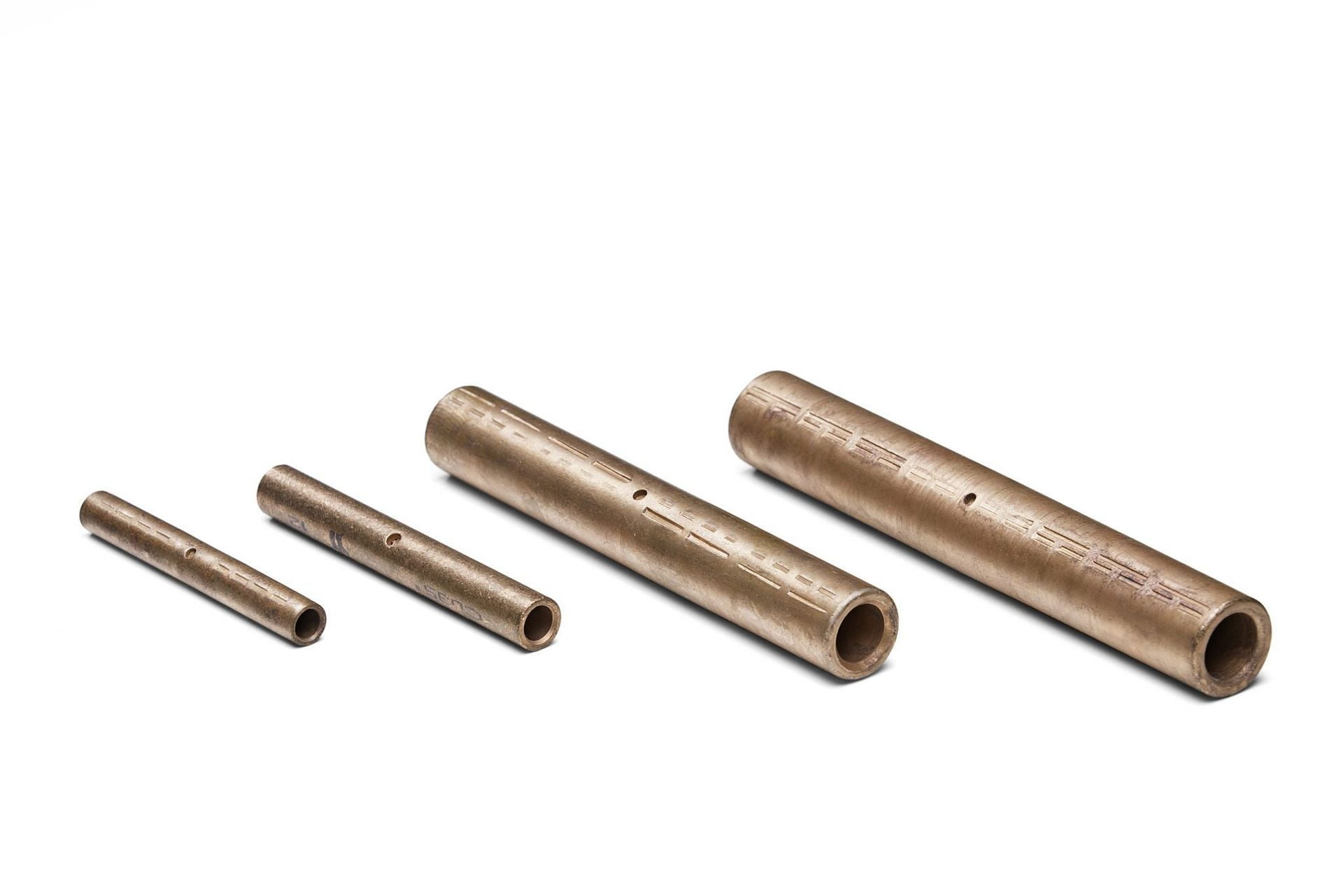

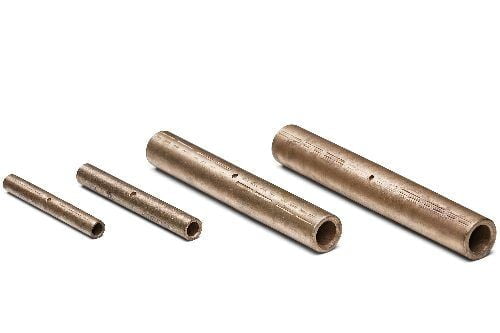

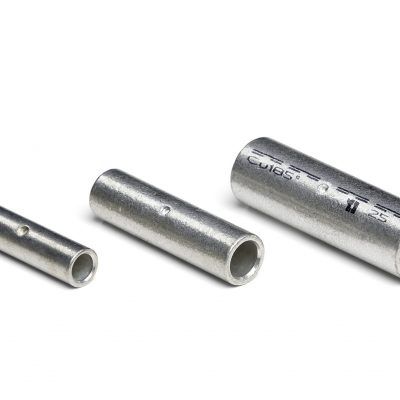

מחבר לחץ נח' במתיחה תקן DIN

קבוצה 155 קטגוריה

DIN 48085 part 1

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לחיבור במתיחה של כבלי נחושת לפי DIN 48201.

חומר

נחושת אלקטרוליטית (E-Cu).

פני שטח:

ללא ציפוי.

Cat. No. Conductor
Cross-Section
sq. mm
Conductor
ֳ˜ mm
Die
Code
No.
Dimensions mmNo. of
Compressions
Weight
100 Pcs.
Kg.
D1Lmechhyd
101301045 6 3.00 5 3.80 65 04-Apr - 0.8
101301046 10 4.05 8 4.50 80 6-6 - 3.1
101301047 16 5.10 8 5.50 95 6-6 - 3.3
101301048 25 6.30 10 7.00 80 4-4 - 3.3
101301049 35 7.50 12 8.25 95 6-6 - 6.2
101301050 50 9.00 14 10.00 95 06-Jun - 9.1
101301051 70 10.50 16 11.50 95 06-Jun - 11.1
101301052 95 12.50 20 13.50 145 8-8 - 24
101301053 120 14.00 22 15.00 160 08-Aug 4-4 36.5
101301054 150 15.70 25 17.00 182 12-12 5-5 40.7
101301055 185 17.50 30 18.50 260 - 05-May 102.5
101301056 240 20.30 34 21.50 310 - 6-6 152
101301057 300 22.50 38 24.00 360 - 7-7 220

הנחיות למשתמש:

מחברי הלחץ מסומנים במספר קוד (המקביל, בערך, לקוטר החיצוני של מחבר הלחץ). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת מחברי לחץ מנחושת, פליז או פלדה. ואילו למחברי לחץ עשויים אלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור מחברי לחץ ממתכות שונות.

מחברי לחץ אלומיניום ללא מתיחה, אלומיניום במתיחה ונחושת במתיחה מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך מחבר הלחץ. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך מחבר הלחץ עד למרכזו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על מחבר הלחץ.
  4. את הלחיצה הראשונה יש לבצע במרכז המחבר ולהמשיך בלחיצות מן המרכז אל החוץ. מספר הלחיצות מסומן על גבי המחבר. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

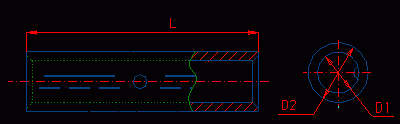

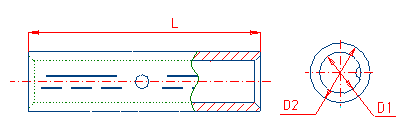

תרשימים:

s2-111
