נעלי כבל אלומיניום ללא ציפוי תקן DIN

קבוצה 100 קטגוריה

DIN 48201, DIN 57295

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

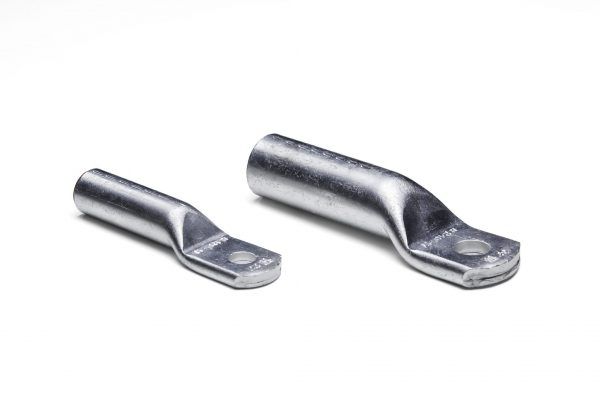

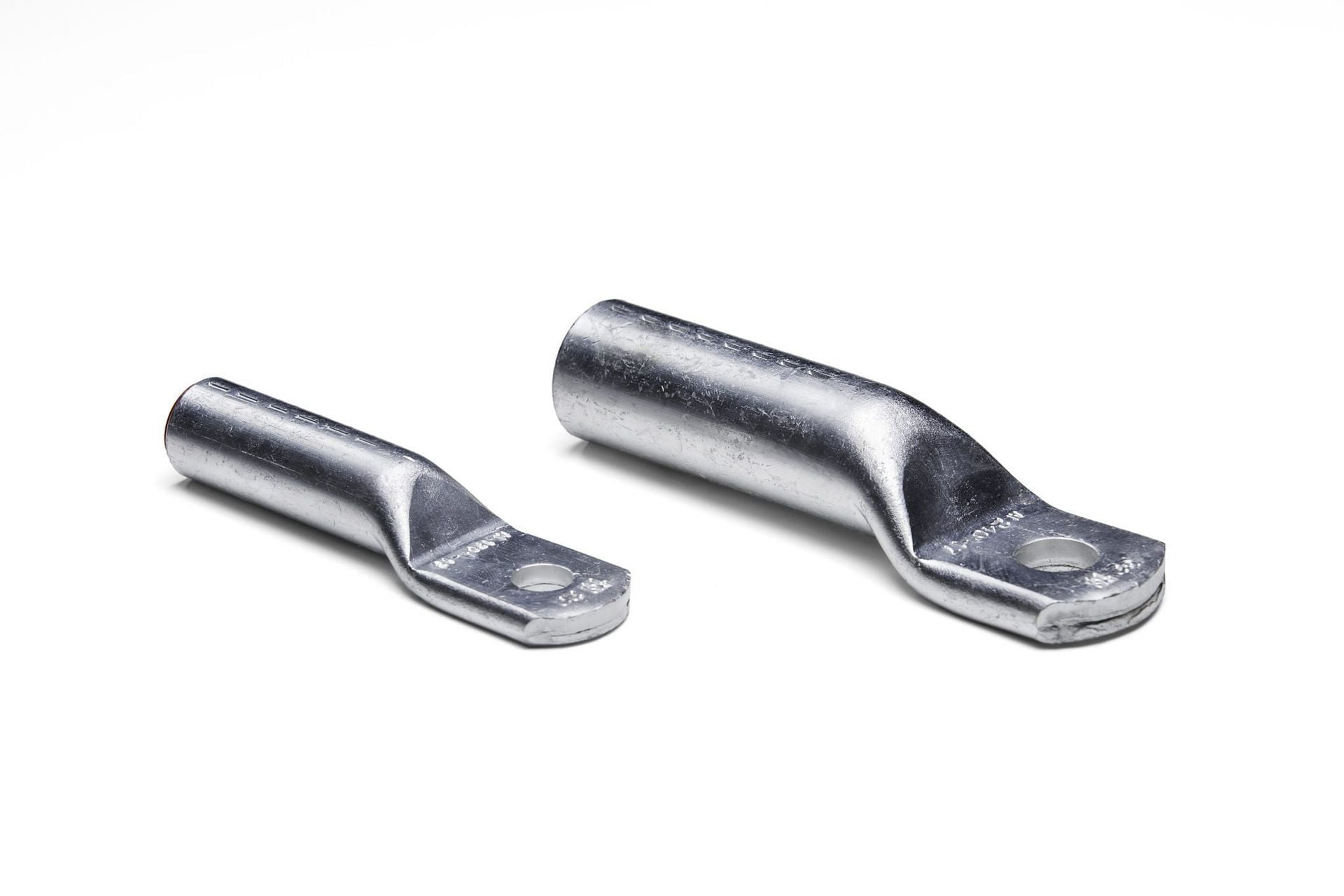

נעלי כבל לכבלי אלומיניום

חומר:

Al99.5 F10

פני שטח:

ללא ציפוי.

לפני הלחיצה יש לעגל כבל סקטוריאלי בעזרת טבעי לחיצה עגולים.
נעלי הכבל מסופקות עם גריז מגעים ועטופות בפלסטיק.

Cat. No.Ref.Conductor
Cross
Section
(mm²)
Conductor
Diameter
(mm)
Die Code
No.
DimensionsWeight
100 Pcs.
(kg.)
d1d2lb
101300160 16x816 5.1 12 5.6 8.5 52 18 1.6
10130016225x8256.312 6.8 8.5 60 191.6
101300164 35x10 35 7.5 14 810.5 72 24 2.5
101300166 50x10 50 9.0 16 10.0 10.575 23 3.2
10130016970x12 7010.5 18 11.5 13.0 8828 4.6
101300171 95x12 95 12.5 22 13.5 13.0 92 347.9
101300173120x12 12014.0 22 14.8 13100338.4
101300175150x12 15015.7 25 6.513.0 97379.8
101300180185x16 18517.528 18.3 171114114.1
101300183240x16 24020.3 32 21.51712847 20.2

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

100 נעלי כבל אלומיניום ללא ציפוי

תרשים:

3.1
