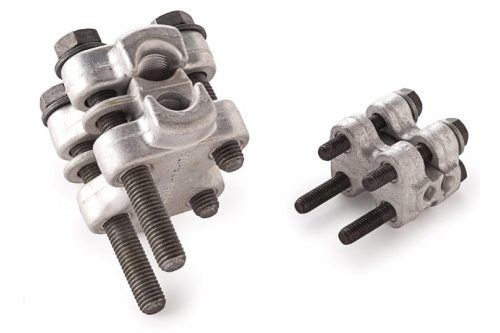

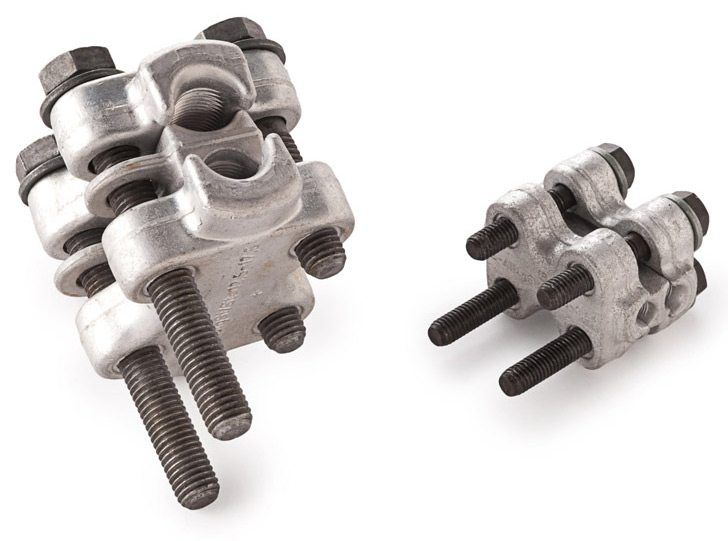

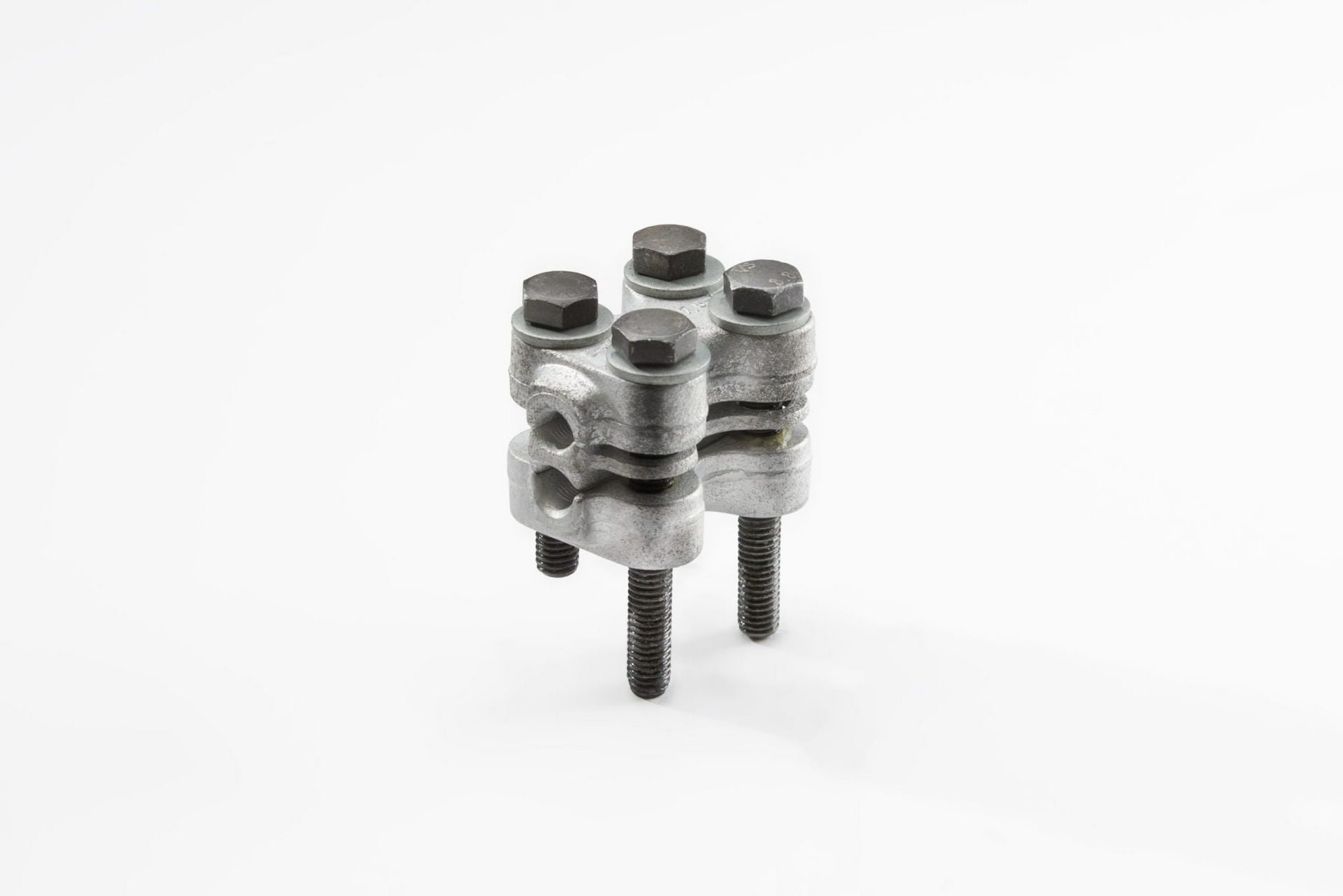

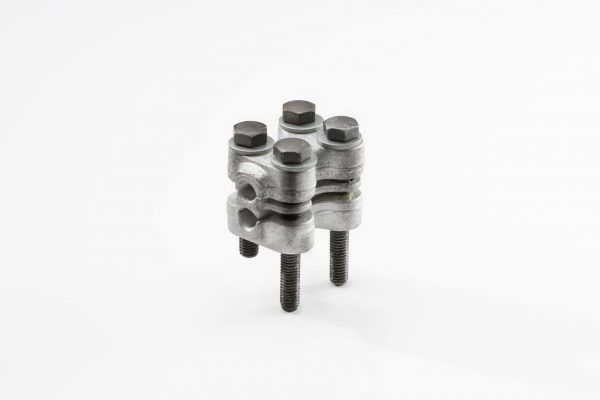

מהדק גלי אל' תקן DIN

קבוצה 218 קטגוריה

DIN 48201, DIN 48204

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לכבלי אלומיניום ו-ACSR.

חומר

גוף:

סגסוגת אלומיניום (AlMgSi1/Al6082) בעלת חוזק גבוה ועמידות בפני קורוזיה.

ברגים:

פלדה 8.8 בציפוי אבץ חם;
2 ברגים לפי DIN 933.
2 ברגים לפי BM) DIN 931).

דיסקיות קוניות:

פלדה מוגנת קורוזיה, לפי DIN 6796.

מהדקים גליים פותחו לחיבור במתיחה של כבלי אלומיניום ואלומיניום/פלדה בחיבורים מוליכי זרם.
התעלות במהדקים הגליים מחורצות ומאפשרות הן חיבור של כבלים בעלי שטח חתך זהה והן חיבור של כבלים בעלי שטח חתך שונה.
כל חלקי המהדק מגיעים מחוברים. אין צורך בפירוק המהדק להתקנתו, ברגי (BM) מוברגים כלפי מעלה עד לעצירה והכבלים מוכנסים מהצד.
כאשר מותקן על-פי ההוראות, עומד בכל דרישות VDE 0210/0211 וOVE-L 11/1967.

מומנט הידוק מינימאלי:
M8 : 23Nm
BM8 : 23Nm
M10 : 46Nm
BM10 : 46Nm
M12 : 80Nm
BM12 : 80Nm

Cat.
No.
Conductors Cross-Section
sq. mm
Conductor Diameter
ײ³ֻœmm
Dimension mm. BoltsWeight
100 Pcs.
Kg.
Al ACSRLWD
101330835 35-50 35/6-50/8 7.5-9.6 55.0 40.0 28.0 2xM8x65
2xBM8x50
20.9
101330836 70-120 70/12-95/15 10.5-14.0 70.051.0 38.0 2xM10x75
2xBM10x55
42.6
10133213395-185 95/15-150/25 12.5-17.5 92.0 64.0 42.0 2xM12x100
2xBM12x65
70.4

תרשימים:

p1-9n1
