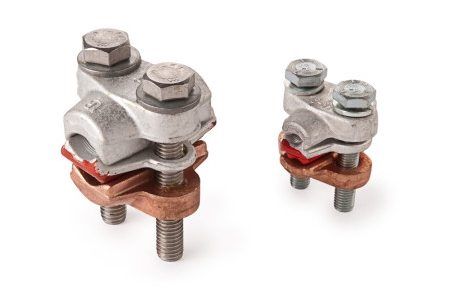

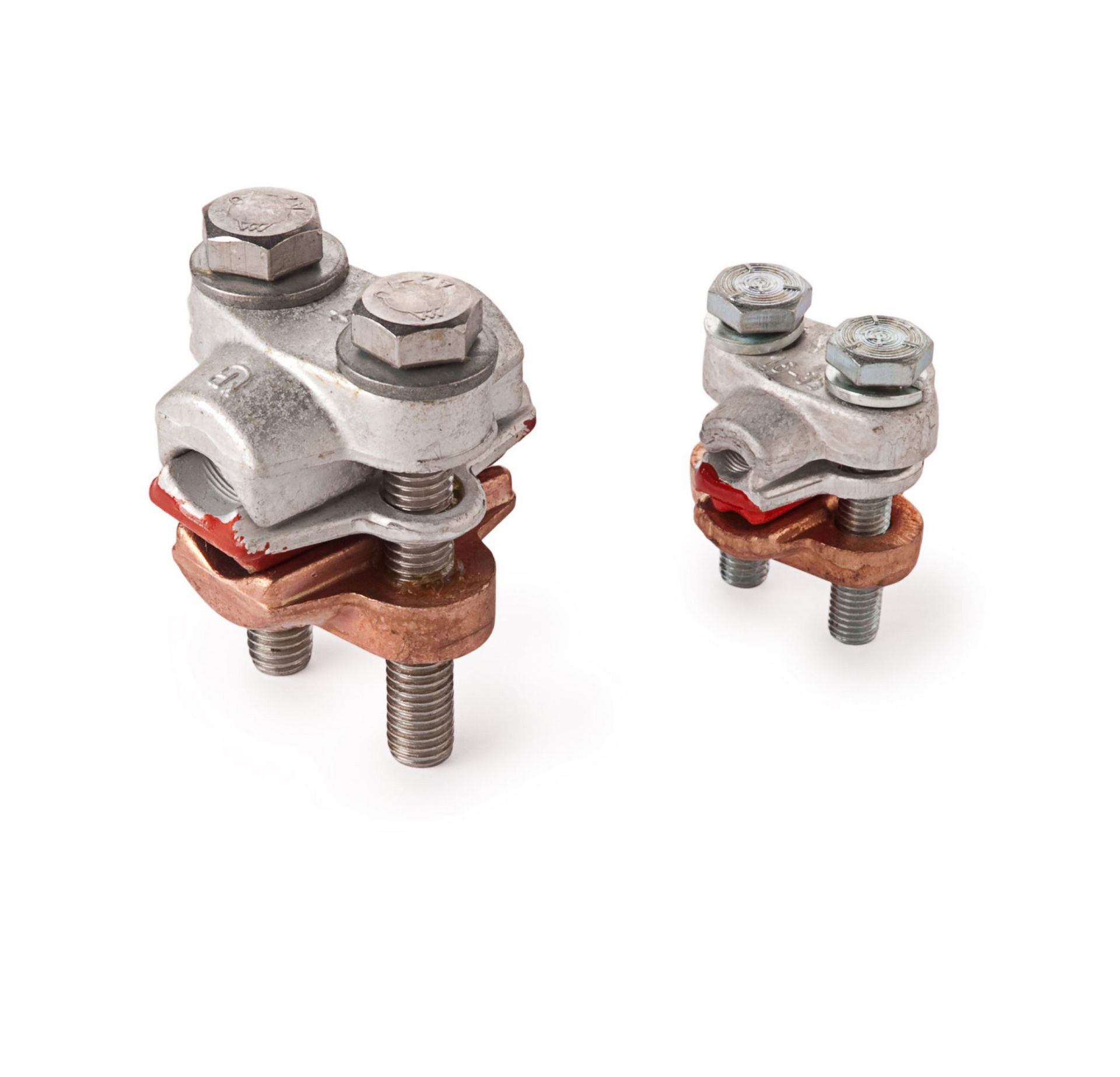

מהדק אל' על נח' תקן DIN

קבוצה 214 קטגוריה

DIN 48201, DIN 48204

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לחיבור כבלי אלומיניום, אלומיניום/פלדה בהסתעפות עם כבלי נחושת.

חומר

חלק עליון:

סגסוגת אלומיניום (AlMgSi1/Al6082) בעלת חוזק גבוה ועמידות בפני קורוזיה.

חלק אמצעי:

סגסוגת אלומינים.

חלק תחתון:

סגסוגת נחושת בעלת חוזק גבוה (CuNi2Si).

ברגים:

פלדה 8.8 (DIN 933) בציפוי אבץ חם.

דיסקיות קוניות:

פלדה, DIN 6796 מוגנת קורוזיה.

מומנט הידוק מינימאלי:
1/4"UNF : 9.5Nm
M8 : 20Nm

Cat.
No.
Conductor Cross Section
sq. mm
Dimension mm.BoltsWeight
100 Pcs.
Kg.
Al ACSR CuLBD
10133071316-35 16/2.5-35/6 6-35 30.032.0 18.02x1/4NFx38
2xM6x35
7.1
10133071425-70 25/4-70/12 10/7032.040.0 23.02xM8x45 12.2
101330715 50-150 50/8-120/20 25-120 40.043.026.0 2xM8x55 17.8

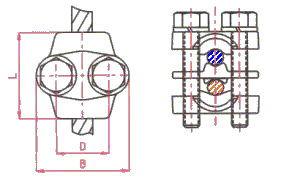

תרשימים:

drwg1.4
