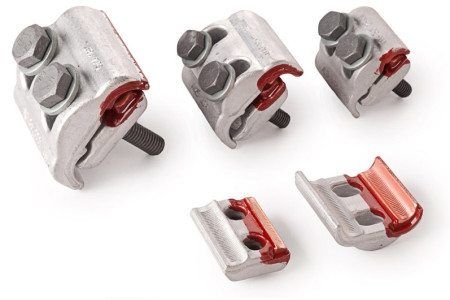

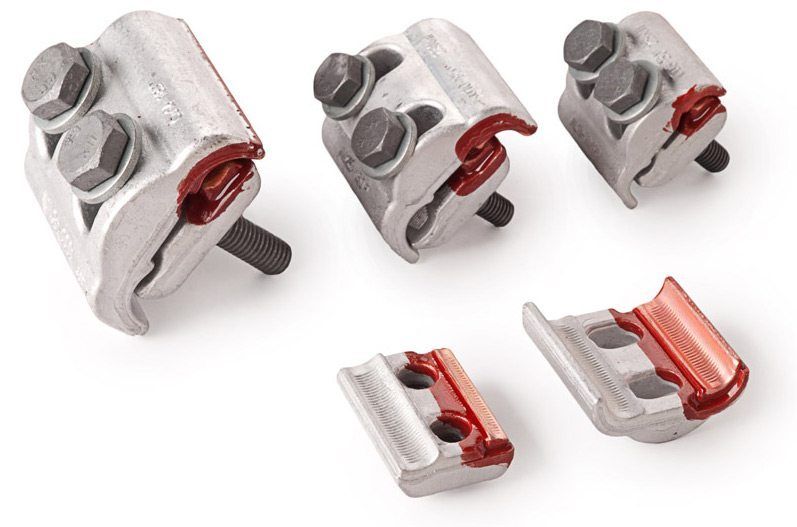

מהדק הסתעפות אל'/נח' עם 2 ברגים תקן DIN

קבוצה 212 קטגוריה

DIN 48201, DIN 48204

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לחיבור כבלי אלומיניום (לפי DIN 48201) וכבלי ACSR (לפי DIN 48204) בהסתעפות עם כבלי נחושת (לפי DIN 48201).

חומר

גוף:

סגסוגת אלומיניום (AlMgSi1/Al6082) בעלת חוזק גבוה ועמידות בפני קורוזיה.

ברגים:

פלדה 8.8 בציפוי אבץ חם (DIN 933).

אומים:

פלדה 8 בציפוי אבץ חם (DIN 934) לחוצים אל תוך החלק התחתון.

דיסקיות קוניות:

פלדה, מוגנת קורוזיה (DIN 6796).

פס לחץ:

סגסוגת אלומיניום עם דיסקית קפיץ בציפוי אבץ חם (DIN 127).

ניתן לקבל לפי הזמנה:
עם ברגי פלדת אלחלד A2 ואומי פלדה.
עם דיסקית קונית או פס לחץ.

* צד האלומיניום לכבל סקטוריאלי.

מומנט הידוק מינימאלי:
M8 : 23Nm
M10 : 46Nm

Cat. No.Conducter Cross Section
sq. mm
Conductor
Diameter Ø mm
Dimension mm.BoltsWeight
100 Pcs.
Kg.
Al ACSR Cu Al Cu L B D
101330708 16-95 16/2.5-70/12 1.5-35 5.1-12.5 1.6-7.5 39.5 40.0 20.0 2xM8x40 10.5
101330709 25-95 25/4-70/12 6-50 6.3-12.5 2.7-9.0 39.5 40.0 20.0 2xM8x40 11.0
101330710 16-70 16/2.5-70/12 6-50 5.1-11.7 2.7-9.0 39.5 40.0 20.0 2xM8x40 10.7
101330711 35-120 35/6-95/15 10-50 7.5-14.0 3.5-9.0 43.0 44.0 22.0 2xM8x45 13.4
101330712 25-150 25/4-120/20 10-50 6.3-15.7 3.5-12.5 47.7 48.0 28.0 2xM8x45 15.5
101330725 95-210 95/15-170/40 10-50 12.5-19.0 3.5-9.0 44.0 48.0 28.0 2xM8x45 15.0
101330726 35-200 35/6-150/25 16-185 7.5-18.4 5.1-17.5 58.0 64.0 33.0 2xM10x60 30.6
101330727 50-300 35/6-256/35 35-240 9.0-23.0 7.5-20.3 66.0 67.0 35.0 2xM10x70 38.0
101330728 50-150* -- 25-70 -- 6.3-10.5 42.3 50.0 25.0 2xM8x45 ***

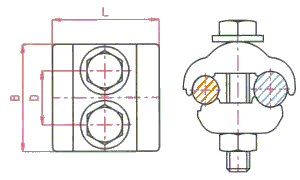

תרשימים:

drwg1.2-1
