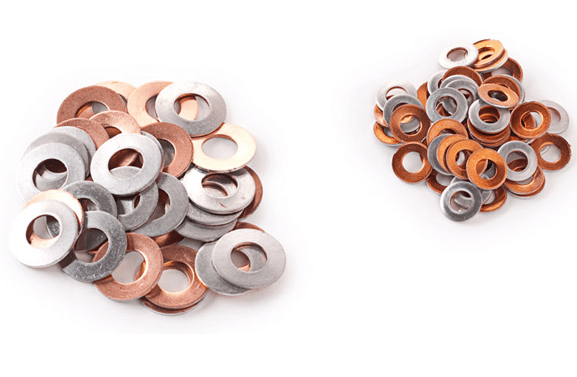

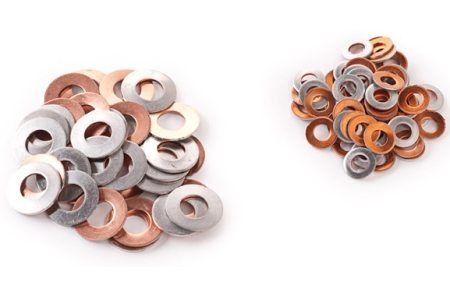

דסקיות אלומיניום/נחושת תקן DIN

קבוצה 265_A קטגוריה
שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

חומר:

אלומיניום בציפוי נחושת בצד אחד.
עובי הנחושת כ-20% מהעובי הכלל של הדיסקית.

Cat. No.DimensionsBoltsPacking Unit Weight 100 Pcs.
Kg.
d1d2s
101021005 10 5 0.9 - 100 0.045
101021405 14 5 0.9 - 100 0.120
101021407 14 7 0.9 M7 1/4" 100 0.110
101021708 17 8.5 0.9 M8 5/16" 100 0.150
101021710 17 10 0.9 M10 3/8" 100 0.110
101022110 21 10 0.9 M10 3/8" 50 0.210
101022114 21 14 0.9 M12 1/2" 50 0.170
101022710 27 10 0.9 M10 3/8" 50 0.440
101022714 27 14 0.9 M12 1/2" 100 0.380
101023010 30 10 0.9 M10 3/8" 50 0.490
101023014 30 14 0.9 M12 1/2" 100 0.460
101023017 30 17 0.9 M16 5/8" 50 0.380
101023814 38 14 0.9 M12 1/2" 50 0.870
101023817 38 17 0.9 M16 5/8" 100 0.740
101023821 38 21 0.9 M20 3/4" 50 0.660

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

Mezer_11-11_11-29-13

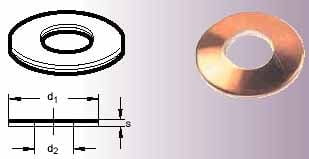

תרשים:

4.2
