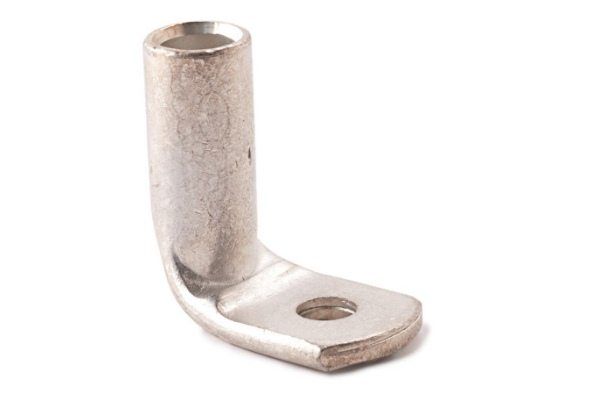

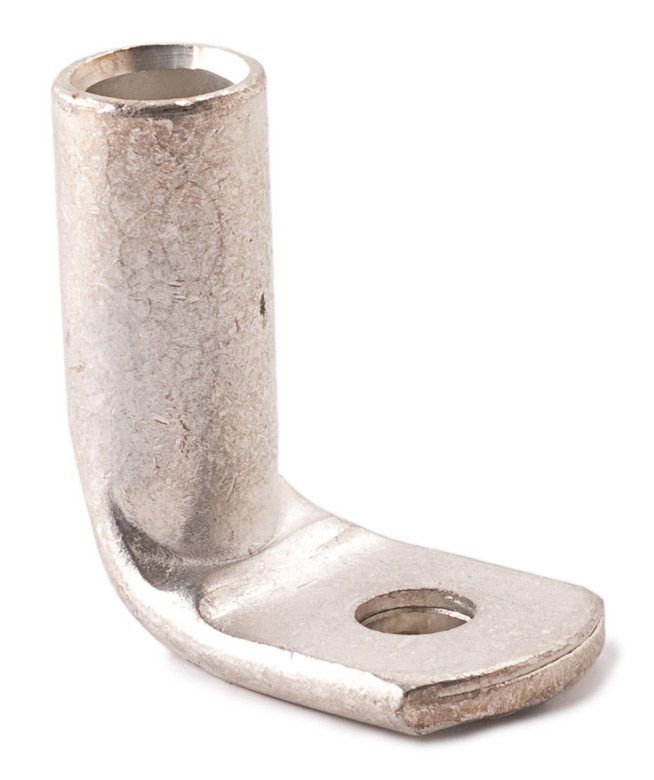

נעלי כבל נחושת מובדל - זוית 90° עבור כבל נחושת לפי תקן DIN 48201 ולפי תקן DIN 57295

קבוצה 111 קטגוריה

DIN 48201, DIN 57295

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

**ניתן לייצר גם בזווית 45°

לכבל נחושת עגול שזור לפי DIN 48201 וכבל נחושת עגול שזור/סקטוריאלי שזור לפי DIN VDE 0295.

חומר:

נחושת אלקטרוליטית (E-Cu)
DIN 40500/2, F-25

פני שטח:

ציפוי בדיל.

כבל סקטוריאלי יש לעגל תחילה בעזרת טבעי לחיצה עגולים.

Cat. No. Ref.Conductor
Diameter
Die
Code
No.
DimensionsNo.
of
Comprsns
wght
100
Pcs.
Kg.
(~)
DINd1lhd2mech/hydr
5729548201/1
Solid/Strand
1013092406x62.75/3.05 3.8 9 156.5 1/-0.4
10130924110x6 3.55/4.16 4.5 13 156.51/- 0.4
101309242 10x83.55/4.18 4.5 17 28 8.5 2/- 0.7
101309244 16x6 4.5/5.1 8 5.517 286.5 2/- 1.3
10130924516x8 4.5/5.18 5.5 1728 8.5 2/- 1.3
101309246 16x10 4.5/5.1 85.5 172810.5 2/- 1.4
10130924925X6-/-
101309250 25x8 5.6-6.5 -/6.310 717 288.52/- 1.7
101309251 25x105.6-6.5 -/6.310 720 28 10.52/- 2.0
10130925225x13 5.6-6.5 -/6.3107.0 20 28 13.0 2/- 1.9
10130925635X6-/-
10130925735x8 6.6-7.5 -/7.512 8.220 35 8.5 2/- 3.8
10130925835x10 6.6-7.5 -/7.512 8.2 20 35 10.52/- 3.8
101309259 35x136.6-7.5 -/7.512 8.2 20 35 13.0 2/- 3.7
10130930350X6-/--/-
10130929250X8-/--/-
10130926150x10 7.7-8.6 9.014 10.0 26 35 10.5 3/- 4.8
101309262 50x13 7.7-8.6 914 10.0 26 35 13.0 3/- 4.4
10130930270X6-/-
10130929370X8-/-
10130926470X10-/-
10130926670X13-/-
10130929495X8-/-
10130926895X10-/-
10130926995X13-/-
101309271120X10-/-
101309272120X13-/-
101309274150X10-/-
101309275150X13-/-
101309277185X10-/-
101309278185X13-/-
101309279185X17-/-
101309280240X10-/-
101309281240X13-/-
101309282240X17-/-
101309284300X13-/-
101309285300X17-/-

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

Mezer_11-11_11-29-13

תרשים:

3.6
