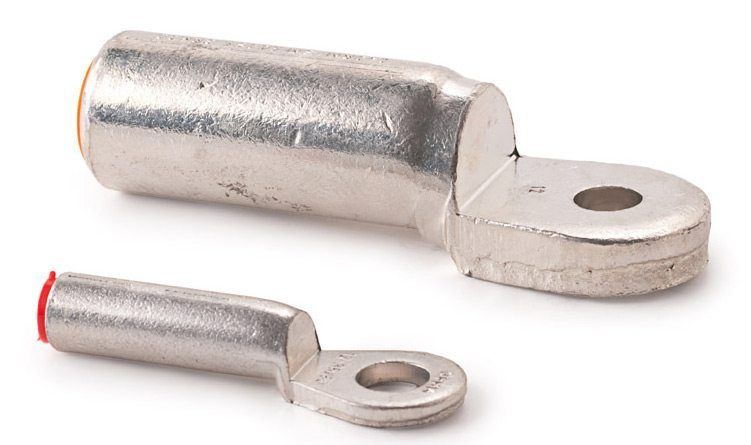

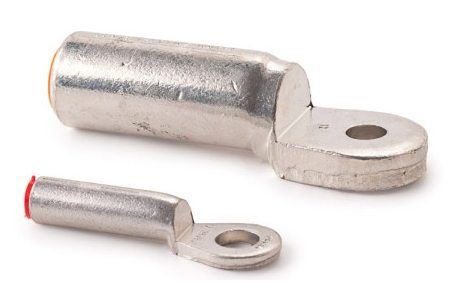

נעלי כבל אלומיניום מובדל - תקן DIN 46329 (מתאים לחיבור ישירות לנחושת)

קבוצה 102 קטגוריה

DIN 48201, DIN 57295

שיתוף ב facebook
שיתוף ב twitter
שיתוף ב linkedin
שיתוף ב print
שיתוף ב whatsapp

תיאור

לכבלי אלומיניום.

מתאים לכבלי אלומיניום עגול שזור, עגול גיד יחיד, סקטוריאלי שזור וסקטוריאלי גיד יחיד לפי DIN VDE 0295.

חומר:

Al 99.5

פני שטח:

ציפוי בדיל.

כבל סקטוריאלי שזור וכבל סקטוריאלי גיד יחיד יש לעגל תחילה עם טבעי לחיצה עגולים. כבל אלומיניום גיד יחיד עגול וכבל אלומיניום גיד יחיד סקטוריאלי ניתן ללחוץ בעזרת כלי לחיצה מכאני ידני בלבד. נעלי כבל אלומיניום מסופקות עם גריז מגעים ועטופות בפלסטיק.

Cat. No.Ref.Conductor
Cross Section
Conductor
Diameter
Die Code
No.
DimensionsWeight 100 pcs.
Kg. (Approx.)
No. of units (in a box)
rm/smseDIN 57295
ֳ˜ mm
DIN 48201
ֳ˜ mm
d1d2ld3
101301950 16x8 16 25 5.2-5.6 5.1 12 6 8.5 53 20 1.6100
10130195116X10100
101301952 25x8 25 35 5.6-6.7 6.3 12 6.8 8.5 53 25 1.6100
10130195325X10100
10130195435X8100
101301955 35x10 35 50 6.6-7.8 7.5 14 8.3 10.5 62 25 2.4100
10130195635X13100
10130195750X850
101301958 50x10 50 70 7.7-9.4 9.0 16 10.0 10.5 62 25 350
10130195950X1350
101301960 70x10 70 95 9.3-11.0 10.5 18 11.5 10.5 72 25 4.350
10130196170X1350
10130196395X1050
10130196295X1395 120 11.0-12.4 12.5 22 13.2 13.0 75 25650
101301964 120x13120 150 12.5-13.6 14.0 22 14.7 13.0 80 30 7.150
101301965120X1750
101301970150X10-
101301966
150x13 150 185 13.9-15.0 15.7 25 16.3 13.0 90 30 9.6 50
101301967150X1750
101302189185X1350
101302190 185x17
185 240 15.5-16.8 17.5 28 18.3 17 91 30 11.450
101302191240X1350
101302192
240x17 240 300 17.8-19.2 20.3 32 21.0 17.0 103 38 16.750
101302195300X1325
101302196 300x17 300 - 20.0-21.6 22.5 34 23.3 17.0 103 38 18.725
101302197400X1315
101302198 400x17 400 - - 26.0 38 28 17.0 116 43 34.015
101302200500X1320
101302201500x17500 - - 29.1 44 31.0 17.0 122 43 40.420

הנחיות למשתמש:

נעלי הכבל מסומנות במספר קוד (המקביל, בערך, לקוטר החיצוני של נעלי הכבל). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת נעלי כבל מנחושת. ואילו לנעלי כבל מאלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור נעלי כבל מנחושת או אלומיניום.

שרוולי הלחיצה בנעלי כבל מאלומיניום מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך שרוול הלחיצה. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך שרוול הלחיצה עד לקצהו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על נעל הכבל.
  4. את הלחיצה הראשונה יש לבצע מכיוון פנים השרוול ולהמשיך בלחיצות אל החוץ. מספר הלחיצות מסומן על גבי השרוול. יש להקפיד לבצע מספר לחיצות כפי שמצוין.
