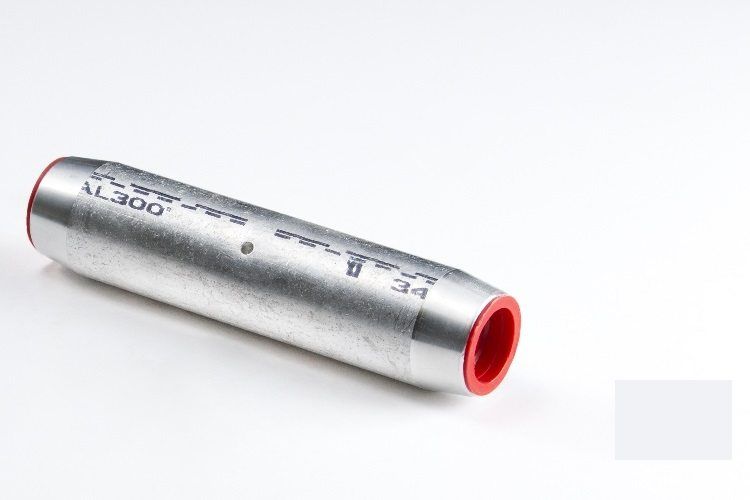

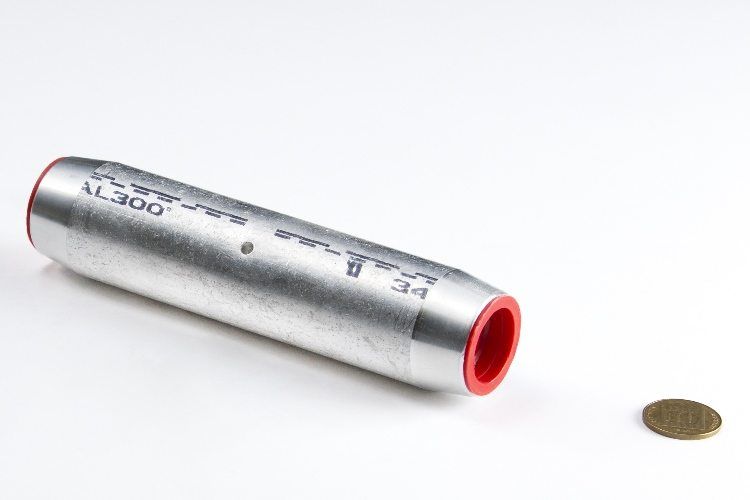

מחבר לחץ אל’ חור אטום למתח גבוה 36kV תקן DIN

קבוצה 153 קטגוריה

Cable Conductors according to DIN 57295

תיאור

מחברי לחץ אלומיניום לחיבור כבלים במתח גבוה, עם מחיצה.

לחיבור ללא מתיחה של כבלי אלומיניום במתח גבוה. מחברי הלחץ מתאימים לכבלים מבודדים פלסטיק או נייר. על מחברי הלחץ מופיעים סימנים כפולים ללחיצות משושות או עגולות, בהתאם לסוג הכבל ודרגת המתח.

חומר:

אלומיניום.

פני שטח:

ללא ציפוי.

[table responsive=”collapse” id=363 /]

הנחיות למשתמש:

מחברי הלחץ מסומנים במספר קוד (המקביל, בערך, לקוטר החיצוני של מחבר הלחץ). טבע הלחיצה הנדרש נבחר בהתאם לקוד זה.

ללחיצות (בצורת משושה) המבוצעות באמצעות מכשירי לחיצה מכאניים ידניים יש להשתמש בטבעים בצבע חום-שחור ללחיצת מחברי לחץ מנחושת, פליז או פלדה. ואילו למחברי לחץ עשויים אלומיניום יש להשתמש בטבעי לחיצה בציפוי אבץ אלקטרוליטי, בצבע לבן.

במכשירי הלחיצה ההידראוליים אין הבדל בין טבעי הלחיצה עבור מחברי לחץ ממתכות שונות.

מחברי לחץ אלומיניום ללא מתיחה, אלומיניום במתיחה ונחושת במתיחה מגיעים ממולאים בגריז מגעים. אין להוציא את הגריז מתוך מחבר הלחץ. גריז היוצא תוך כדי לחיצה יש לנקות.

הוראות הרכבה:

  1. יש לנקות את קצה הכבל במברשת פלדה, להסרת לכלוך וחמצון.
  2. יש להכניס את קצה הכבל אל תוך מחבר הלחץ עד למרכזו.
  3. לפני הלחיצה יש לוודא כי קוד טבע הלחיצה תואם לזה המסומן על מחבר הלחץ.
  4. את הלחיצה הראשונה יש לבצע במרכז המחבר ולהמשיך בלחיצות מן המרכז אל החוץ. מספר הלחיצות מסומן על גבי המחבר. יש להקפיד לבצע מספר לחיצות כפי שמצוין.

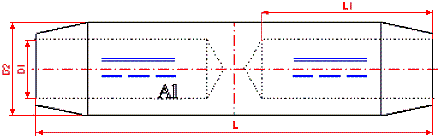

תרשים:

2-11
