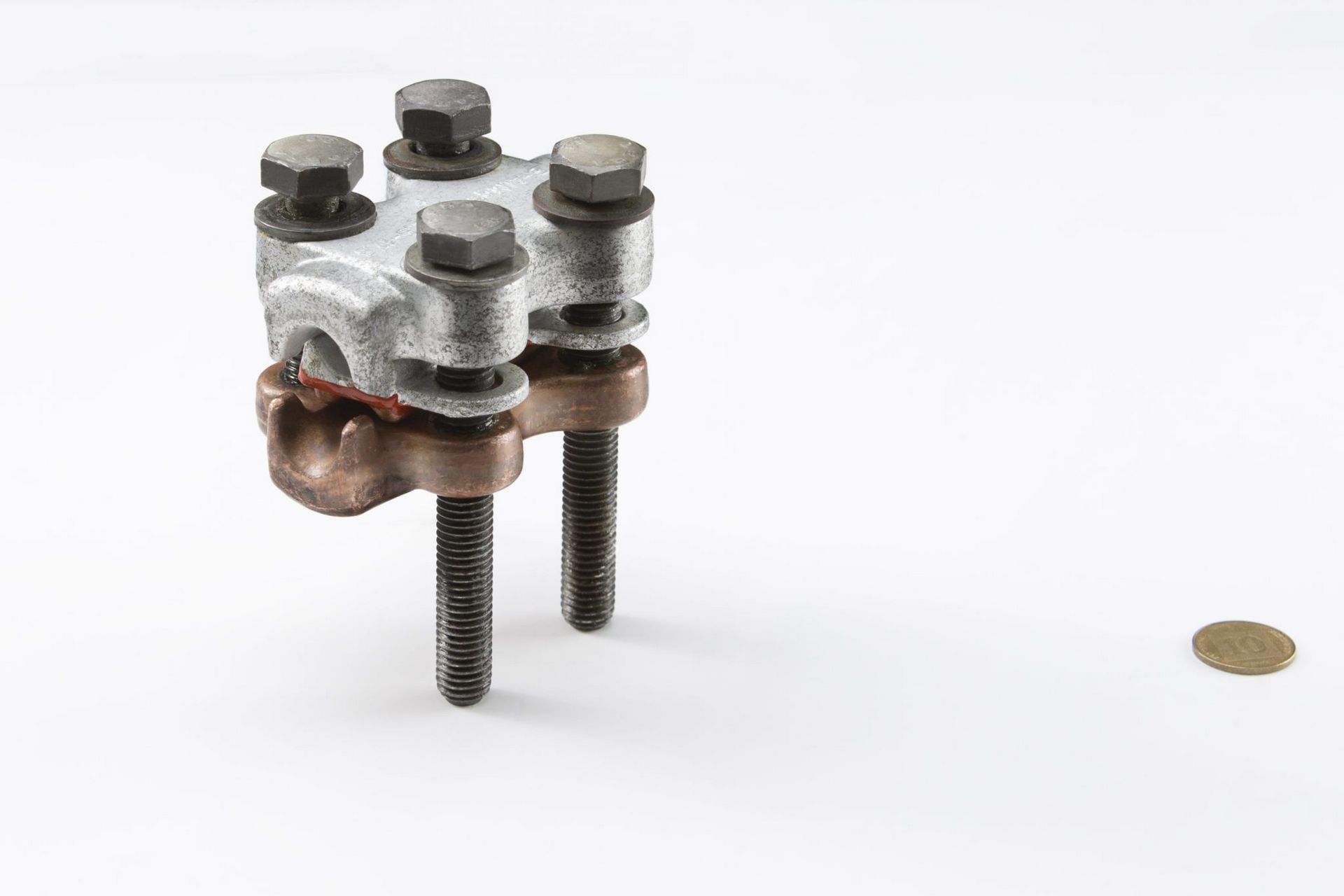

תיאור
לכבלי נחושת
חומר
גוף:
סגסוגת נחושת בעלת חוזק גבוה (CuNi2Si).
ברגים:
פלדה 8.8 בציפוי אבץ חם;
2 ברגים לפי DIN 933.
2 ברגים לפי BM) DIN 931).
אפשרות לסגסוגת נחושת בעלת חוזק גבוה (F60).
דיסקיות קוניות:
פלדה מוגנת קורוזיה, לפי DIN 6796.

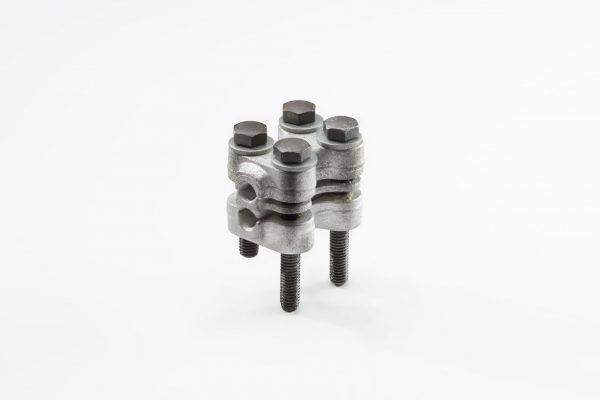

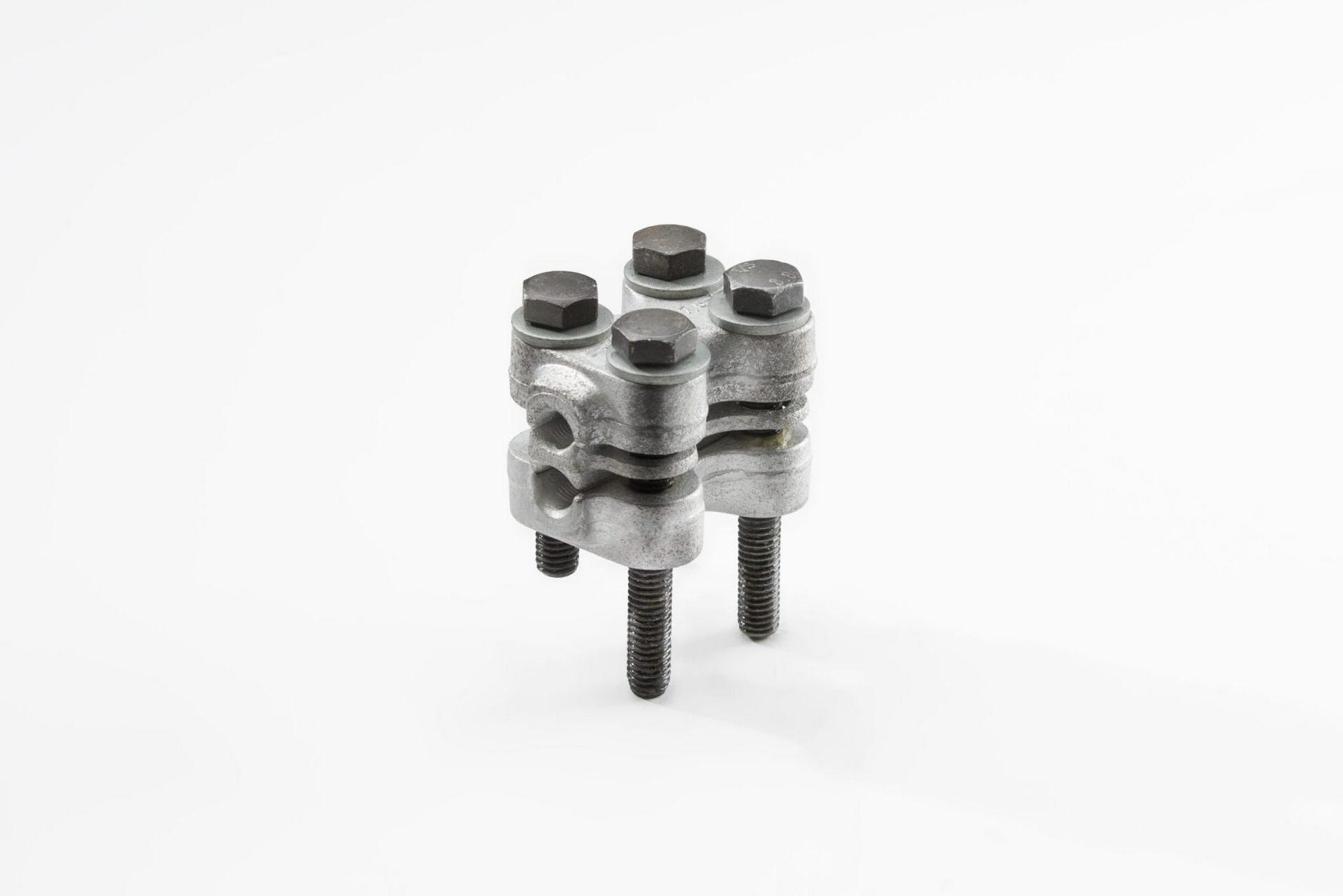

מהדקים גליים פותחו לחיבור במתיחה של כבלי אלומיניום ואלומיניום/פלדה בחיבורים מוליכי זרם.
התעלות במהדקים הגליים מחורצות ומאפשרות הן חיבור של כבלים בעלי שטח חתך זהה והן חיבור של כבלים בעלי שטח חתך שונה.
כל חלקי המהדק מגיעים מחוברים. אין צורך בפירוק המהדק להתקנתו, ברגי (BM) מוברגים כלפי מעלה עד לעצירה והכבלים מוכנסים מהצד.
מומנט הידוק מינימאלי:
M8 : 20Nm
BM8 : 20Nm
M10 : 39Nm
BM10 : 39Nm
[table responsive=”collapse” id=87 /]
תרשימים:
