אביזרי חיבור מומלצים לרשתות תא"מ (תיל אוירי מבודד)

אחד מתחומי המומחיות שלנו במפעלי כפר מנחם הוא בתחום רשתות התא"מ – תיל אוירי מבודד. תחום זה דורש מקצועיות ודיוק בעבודה, כדי להגן היטב על הכבלים מפני תזוזה וניתוק.

בפוסט זה אנו נחלוק קצת מהנסיון העשיר שלנו בעבודה עם רשתות תא"מ, וגם נמליץ על האביזרים המומלצים לעבודה איתם, כדי שהתוצאה אכן תהיה איכותית, מקצועית ועמידה.

כבלי תיל אוירי מבודד אלו הכבלים המחברים בין עמודי החשמל. בגלל משקלם של הכבלים הם נוטים לשקוע כלפי מטה, ויש צורך למתוח אותם היטב. אך מכיוון שלא כל כבל יכול לשרוד מתיחה כזו לאורך זמן, נהוג למתוח כבל אחד חזק עשוי תיל, וסביבו עוד 2-3 כבלים רופפים יותר. זהו תיל אוירי מבודד.

בישראל קיימות שתי קבוצות של רשתות תא"מ. לפעמים מתעורר בלבול ו/או חוסר ידיעה לגבי האביזר הנכון לעשות בו שימוש מתאים לתליית הרשת.

המלצות והכוונה לגבי המהדקים ואביזרי המתיחה והתאמתם לכל סוג של רשת תא"מ

רשתות בהן כל הגידים בחתך אחיד 25X4 , 50X4 וכו'

עבורן מחברים את כל הצרור, כל גיד נתפס במיקום שלו בתוך המהדק

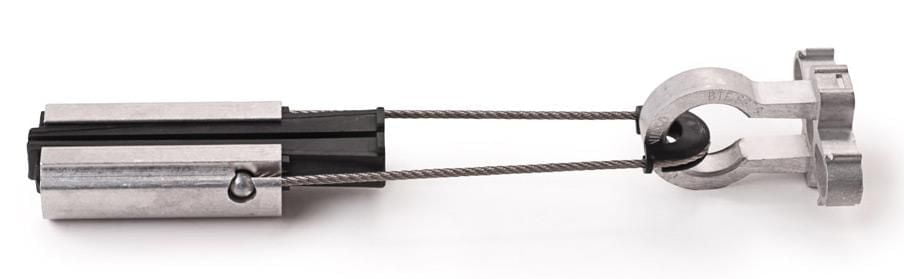

אביזר מתיחה לרשת 25X4, מק"ט 628502

 אביזר מתיחה לרשת 50X4 – 95X4 מק"ט 628505, 628506
אביזר מתיחה לרשת 50X4 – 95X4 מק"ט 628505, 628506

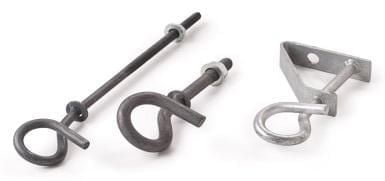

 החיבור לעמוד [לרוב עמוד עץ] מומלץ לבצע בעזרת אביזר זה, שמס' המק"ט שלו הוא 625456
החיבור לעמוד [לרוב עמוד עץ] מומלץ לבצע בעזרת אביזר זה, שמס' המק"ט שלו הוא 625456

תליית רשתות מסוגים אילו 25X4 ,50X4 95X4 וכו'

גם מהלך זה יבוצע על כל הצרור כאשר ישנם שני אביזרים בשימוש

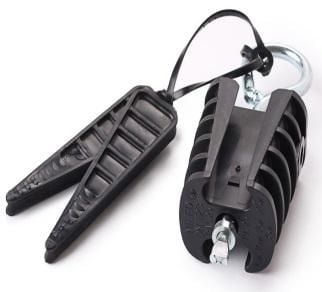

 אביזר תליה לרשת 25X4 , מק"ט 625432
אביזר תליה לרשת 25X4 , מק"ט 625432
החיבור של האביזר לעמוד [לרוב עמוד עץ] מומלץ לבצע בעזרת מוצר מס' 625456
החיבור של האביזר לעמוד [לרוב עמוד עץ] מומלץ לבצע בעזרת מוצר מס' 625456

ברשתות בהן הפאזות הינן בחתך שונה ממוליך האפס N

דוגמת 3×70+54.6+2×25  או 3×150+95+2×25 תליית רשת הת.א.מ מתבצעת רק על מוליך האפס

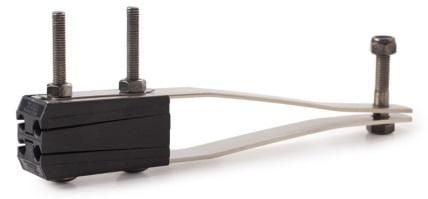

או 54.6 ממ"ר מק"ט 628308

דוגמת 3×70+54.6+2×25  או 3×150+95+2×25 תליית רשת הת.א.מ מתבצעת רק על מוליך האפס

אביזרי מתיחה

או 54.6 ממ"ר מק"ט 628308

או    95 ממ"ר  מק"ט 628309

אביזר התליה מק"ט 625004 גם הוא תופס רק את מוליך האפס 54.6 או 95 ממ"ר

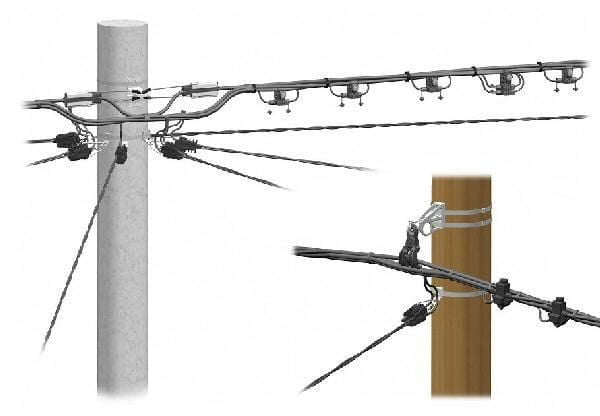

אביזרים אילו מתחברים לעמוד בעזרת מוט הברגה ו/או סרט נירוסטה .

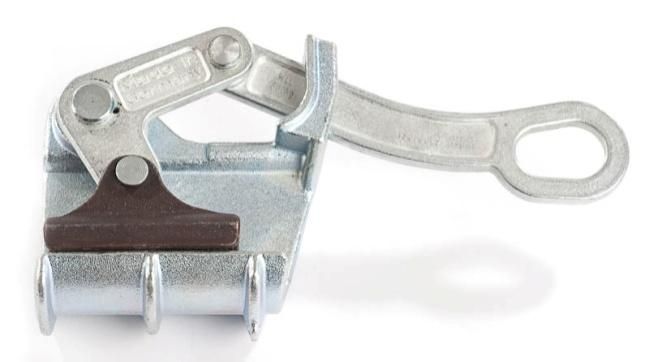

לטובת משיכת הרשת לפני הקיבוע שלה אל העמודים מומלץ, בכדי לא לפגוע בבידוד של הכבלים לבצע את המתיחה בעזרת "צפרדע" המתאימה לצרור כבלים אותו מיישמים.

וכן בהתקנת האביזר עצמו מומלץ להשתמש במפריד פאזות תקני

בסופו של דבר, עבודה עם רשת תא"מ היא מורכבת ודורשת דיוק ומקצועיות. כדי להגיע לתוצאה הטובה ביותר, מומלץ להשתמש בהמלצות שנתנו כאן להתאמת המהדקים והאביזרים לכבלים. במידת הצורך יש לפנות לאיש מקצוע להתייעצות.

להוסיף משפט סיכום שיעודד ליצור קשר עם כפר מנחם
